    drawAnalyserPath but only some of it

    Scheduled Pinned Locked Moved Scripting
    10 Posts 4 Posters 55 Views
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • iamlampreyI
      iamlamprey
      last edited by

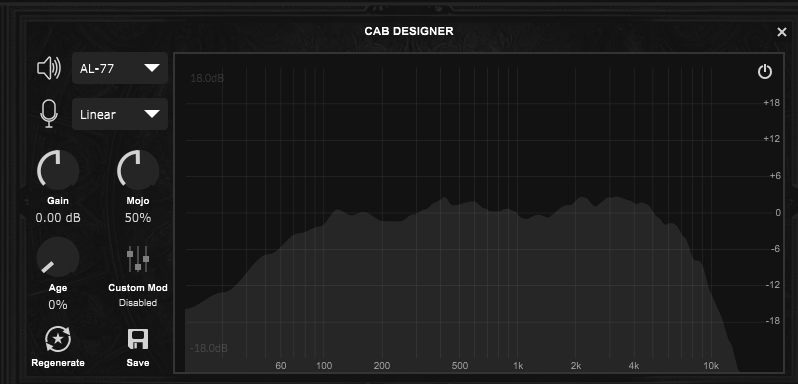

      Lol how do I get rid of the yucky sub frequencies (buffer size needs to be 2048 because the dirac sample makes it look all comb-filtery if I don't):


      reg analyserPath;

      inline function drawAnalyserPath(g, obj)
      {
          g.setColour(Colours.withAlpha(ColourData.clrMidgrey, .6));
          analyserPath = obj.path;
          // filter here somehow?
          g.fillPath(analyserPath, obj.area);
      }

      d.healeyD 1 Reply Last reply Reply Quote 0
      • d.healeyD
        d.healey @iamlamprey
        last edited by

        @iamlamprey

        // Tweak as needed

        const dsb = Synth.getDisplayBufferSource("parametricEq0");

        inline function setEqProperties()
        {
            local props = {
        	 "BufferLength": 4096,
        	 "WindowType": "Blackman Harris",
        	 "DecibelRange": [-90.0, 18.0],
        	 "UsePeakDecay": false,
        	 "UseDecibelScale": true,
        	 "YGamma": 0.2,
        	 "Decay": 0.6,
        	 "UseLogarithmicFreqAxis": true
            };

        	local dp = dsb.getDisplayBuffer(0);
        	dp.setRingBufferProperties(props);
        }



        Free HISE Bootcamp Full Course for beginners.
        YouTube Channel - Public HISE tutorials
        My Patreon - HISE tutorials

        iamlampreyI 1 Reply Last reply Reply Quote 0
        • iamlampreyI
          iamlamprey @d.healey
          last edited by

          @d-healey Sorry I probably miscommunicated, I've already got all that setup. I've reached the paintRoutine stage and I just need to remove any points from the obj.path below, say, 40hz.

          I think this snippet might have what I need:

          HiseSnippet 2578.3oc2YstaabbEdok1jP13f3T+i9yApENKsnnIkUsigrb08Z0nKDhx1MwvvY3tCIGncmYwryJY5.Az9vj+zmh7.jezGk9FzdNyr6xkRTNxBIE0kHHP6Ly41241LG2QI8YIIRkSkZGMJl4T4Sc6NRnGtwPJW3rylNU9B2uUJin8BYufdBaaoJxY8QwzjDVfSkJy7mwyUo5rNle+q+z5zPpvmMdIGmmK49rc4Qb83U6r5WyCC2lFvNhGU5zKs5N9RwFxPYJnSy31xIl5eLc.aeJdra357TZxPmJ208Qrd9K42qe.8QO39sVZwG0l8P5CW5QrE886sTPq1O39AOj05qbp7QaEv0RUWMUyRbpL65xfQcGJOUXEvy4Ibv5vOZ6zEjrc4skgAnIhq5rwPdXPmbvJwwohamwP2LVn61t6wC3EqOFB+byFjwTTF.qbiIUuYlP8ZWV8ZUR8lhJUojJMqUktkaWeEOVOdGTe9Mt6HzLUeJ3mJqJ1y5bie3yb2PBmPnaFQOlssB9nfBuGzpUCxRsZUe4ZvoRjgrl9gLpxCVnF37RzjSnJxK1NVDRVgjyoAL8FxnXo.9vaNytyATLlfiE8Rfy+xoSPrL4qE8lqdiZjK7a5T7VHr88jjSXJM2mF9s4j9pILo0RC3xckx3NgzQLUaPaMIKHWL60kFEGxJ.au4LqRPRHYzf1bMEa.g1GH+7brfSayCYd.DW8d2inGxHTCi5CqZHNfpo.4z9VCvXK.9WE+kSgRQGQj8I8R62moRpUsjkDWxw3qXPjWGpdnwCVCneWIMfPEkjJgKLbMDMkXixViKB4BFoepvWykBhTDBzgZ95ZAxckLzyOGca.BNLkUu12WqJuOwK6qpvmUQZ5NJQyhZ1SIOMg4UZkMYIGqkwMH8ogIrFj4lqQgL8TrjzPMvFCepdA7LgoMPo8bM0xtZEWL.fVvVABpYAL.EKarTQPNrQ.zIXDdrqlCCO4k3cxkWZbPI.GVvjLzTwhgBFYG7L7+eVsy.GxzCUKA0yUGMyL.eCZXXOnjo2z7FF+K5f6fRhbnLUCdvZV4C7vrb1pdEX7.iOaPS.ZBWKLzyVcNoYuPPNndNvJeb0hMC4CFpGnXivCTqZbyDHuhcDfSZOn9A7e5g7DzndAO.QhFjExW4oLjXbIiKu9xDPkERMyDBFwEoIjD9.HhTBtGLo0rQLfnDuDNz9gzhvSHT65PvClGXOhfE1rYy5nNYsHieHdr5rqDTz0kohfDu1sZZBTNq.3rIKDJQ.8zHQRgzH1KjKT1GinWHxUBVODCNdYqW0LjIFnGtb9VJpX.C1dOfDnp6a7.Q2tAocyVKfEFeY6WgJ2ywjl8gdvzP9aYAd0qStKIb4wY8F1jyyDMEflULUVQQNMF.z6Etfgrr5G4rxRchojFBW47TwClPQAszp72yVyujOE7bH2RjjSYj.E8TrFwHC2ELrFIUMhHRi5wTnGxJKReoZryh3winCPrEZIZVdiNOibJ33H8f0nwwiLDPIKR7GRE.IIj1sRX9YYvXTvidvwO8s4tcqczm+FVv1TenyKXLKBnMnqUK..JDAAQWyc5PvMBQXjQxTPmYAyYKikyFL3C6V.7.bUj4sX8hWJVWRrKWBTCgno0Mp6xVomo6ZP7ViUwLeKMPP+Tz7sGouBjNtnepRAkFx7awRLCGKjkCmYdNabWtOQJ9RMTTOgYhKaR12lkARUBznHQL8PYPBwWlFFfHdJbWAhG3RDbcZ.TN9v851fvz9V30ZOXdQVPIueo9WYp7PZBIBJGyQuctSCy.YiJ7rIoQQfj.C1jjUXDv8QxSlYuoH1Ld7UPvRMHBrO6zto8LYfPwlEZWzKMA6MxrdBROShNhFHGOEtgKHoHqV.rYTdeOe.YUrKg4suTw1xV8CDrMFEqZnvlnG2.f+uDDReFZk4UuvRUllORsFbqw.CAkCZLnfvvvQFN0Qlv07SXlcqUEYrGeEH7k+XSdH7Gyuh0Ym0d0ffqPvX7ZlVPFZ7GhD4O7wFOeV4H364muncZo3Rfd6ezzDIdjzyTHye3qZ.xyX5MxpIvEdVw2.J3s.nb1sqm0x0nMyuR4fdLaoCid7gn96UGJ1YJ4qQmsAaxM4rbOnynwNhahUcAcgCEeBaLQwyRZCJw6UxJg7v77VSEVqlcVlmZe1.ZA9R7F.IRCHXK0Sopf5E.tAqWvZn.j+DiGXgOvA9VmC3E4XwUB3A4W3AVnM5BdGHOzcOq6pE4wTXnNTdxC10MqmqsWJz5.JtJ6YJX.83t3sOwRuuyqcB7JFuuPdQxmvDAvp2EuNZAAjUJZXRtycrTSdR1Zk5B6UGMQzikuSR9NFZlG2ELNnzFiLcIztjDd7E5R6Ue9xBn04EfQ7Ke26gf24tR4EtPIdORSr2wXAMje0IGO8aMVBEM25oD.iMGNPXuPC3cHmeq98m5dYbKjol513..TuKB8r2PnrmDOH7H2Ie4r6k+x4xOr22de5RGTJ1A5lcPLSbYO22I6R3vqrmISqf+Radi8mk8F6tgPlmxgCOk9SbsOW0wnwYS23G+oep0pNWApq5l8z0IH+65emitRjeK2y8L1IXi82y1YSHoDmYPlgAFaLREhiU1jcBTgvNAgptYu+Bv2hme3T4irh+l4yW.uplQ5erqI3y4Mkmoynwe7MqdJd2vhE9a+8UGZttewJ+3.zLKjj6OOJWRVAkjEQsJTIprnuZ7cL9Ol3uK4Jy3OdRFudJzJWXX7McK8jrxZsnLBs4pZ1azneb2CVaSxZOaycNfr8N6tkCOYOYDHC3Vy1.0D39J6H5.OtkoyGKzXEY12iPjKQYVMcUmKNUoO2cOYPZHUO4PtvQAlsAj+NwjkvoGIfd3iJOpvewl70UUEukaGt1e3z0waLEcDRP90PGylW3Mc2B5A6qGqfy5t8e8WmgCVV7+1bwWLLClctf218hyq5cLr2+4UcXuwW4g81cjvGbOrxgIFe1QJn6DbQrxhBUysD3joCJu7gRoFaGUdXy1Ay0Ea5CrehSiutKYRNfYn14M+6c+9NGdveYqMN50aevtat0gm0SAWWpGipe8RKcbS3ACNQHl3VAIzTUvsxO7O9TGbPYF4kuWnQaCx2uxLuqoR29ZNU5Y+etoR+AP4iIFbd0bcrKGCY1RbBKDRPx9mBYSVeJ7v07UmL6XO3xtwCkva7lL.CtR9fALUYcepFzZZMDjOdkau5gL3UsIkhj+CqtKboWp574HuGXQ626+QDlp+524ZUWBlRS9vsr+L++cYe6vbG.OKSwwZS6mF0Ep15y1HarKX8nafWv09cq7xUcg2FY93eC+x1rM9ckrMamu4+UjQD0WIesu81uXb5mXVAragoPcU28vuIsu3kcifpbu12eRVcABW75R38utDtz0kv+30kvGbcI7gWWB+pedBwlPqkpkQ1TSGm85rk4wIUpTzbuxLN+GU5k1QA

          HISEnbergH 1 Reply Last reply Reply Quote 0
          • HISEnbergH
            HISEnberg @iamlamprey
            last edited by

            @iamlamprey the simplest solution I think would be to put the Floating Tile Analyzer in a panel, then shift the x axis to the left (-10 pixels for example).

            You have more flexibility with a panel however. Is this what you are after?

            HiseSnippet 1603.3oc0WszaaaDDdosYQsZSQRgOziKLZAjCjknj7SDTT+ToF0NQvxIMnFFAqHWItIj6xtboUTJx+mdr+L5w9SoG6s1YWRIQZqX63ljhpCFdmclY+l2CaKEtz3XgDYU5jgQTj0ma2YHW4uqOgwQGrGx5Ks+IgHjzMf9ijyosDxPzNCiHwwTOjk0rOTym07ygL+9yuaGR.g6RmPBgdpf4ROjExTSn1dqefEDzh3QOgEli6U15.WAeWQfHAvzr1NnHh6KI8oOhnYaFaz2Sh8QV22dyUVestq6tQiUn02zYsM5VmrBcsUntM2XcutatBs4pN0cbHHqOYeOlRH6nHJZLxZtcDdC63KFvSefmxhYf0oOTG0Ad4TxsDAdZSTSEsqOKvq8HmULBYY2dhqa1TW2B1Gw7XioOwEdWyE3IRj2AZMSQ3MaA3UOO7bxAuo.IqbPZtTHcO6NtRVjZxMZ77Y1GvUTYOBDmxCkTdQybhscocE.KbU0PxKosjvgwhTtoiSEbCGmkdPoRkfnUrBeNQhiHbZ.9awijrOUsqHLRvgCkWLhG77s4jfgulJWDjbhbcS50iJAAMIdZw1iEGEPFti4hNPl.7nKZDNlJqu3RWhmxNEznBRozJbedeFmV0URAWqNOS93tuf5pJqQtAtU8HJR0wHH8edP96hHJ+bFUptZCDMJQR6iAJd.LFqxXppMD4UGKRTvyWtWB2UwD7x8WpzuTBC+zXj.JU4yh01xgBWRvNhDtWrwRFwy.fGxoMNaBEeCklYTL+oVMbGeVOE1fTk.6y7n3.w.bOI8mSnbWFMdowZvMQI50qME7obEnMmpNMdfVIM9FbrVOUvLt1JioZkAriCER5X4AgAC7YfjCv2un1l.Sh2KRhUTusA8.bdJ4TmyvKOR1JfIT+rJ3AUv94sj9ZW2CkDOFnrVP6gxml1HHt5.lxe6fHeRYmW0p0160bm5qUAv9ZKApoVC3eqjpiK+65Tgypizg+YY999U6AutIHaBQiSDpTvxFycrNSW+JkutGaikFKjmjL3ZehJ35UWED4M5jMFO.xmvixmvIQfTzxixpxxCA+cZQQVtZ4zjZcd1wobnKXVpZ.k2W4mAmLdbEQCywTlFy34xEEcy+NFaIkmKkRWAeJ3n0FiiITsrN7CTJnYIMRW1nqqdSoRlZXsm0T2tKIHnKLHnbpMCrjcuhHS4nbyll9Qi8NB9iDJ5i4F+y7fJwW7pd8l5c5RcoHHP6klx0ou1UHXYdRXWprBTIDjPGyHzStXid62di97ygbS67jiQA+.NS83HJ+sMcBk0tB9umbvdPDSOcHiFvWDUpXZHXsG8bX1b5rh4s2iF+RkHxvaViaX5oxb6cFMIQGqPLXdwWXmumN5U4G4OL+gALOELx11phEB4SY88U5S+tYOfKMxBFVJ7RBHphSP06YjcA3sKL1ROYhGyTCyuGx6swp2THdO61Lkq+zw3LSAiPL4CAFyVF4N16CEmtpI.bN6VO6J27Xta1yeMKFkeKD6TrTxdzv6r0OFOKu.dxl2ydct8A+ssZKgbT5frbzLx2cKqYuw9t5WsuKcNc+iHJICRhseTRX5NGfqiCI65RUqYzEUomczm0fnCk6YN72vurKqqOakcY8QWlO9rvn3y1IdLwgBc0nwsrPJErlDtMrayE8OEW09OtoqZGciW0FV.yExeo4qiLI0mHgdufOJ+Sog49b82E3km+iEBkt6Z9U86PBiBncz8pA0mWIGSOmJiodWTw6JEww8HdELNXkfrOCXS6ZOARehqQkbZrpVViqZoNvzmKtFwU.CRYtK6ISBWtQ0AjyQgZWXZ3Kjni1V+0u9In.3IMvazcAFiyaz8WLYataVx10ToL2GpOg38Rg7+CZMWnWy7ivXGlN7uO+bZ.Tak8Mr6Q6QRBTinVrv5HAWD4K3L2h4lPCg98ox7XepFz1JETeLgxBacLMPuA8DRe8VGB6tQjWr75cvWT+c9q+lZ75qrSgKV2M.+uIt8QMM6JGuN6MZ756c79e7n1OJSt9X7FgDWo34toqOqyk+TCEvt4l18yaej9LtNxrRc9XbHzU74ttEU0kDrwsUvl2VAW41J3p2VAW61J352VA235ETOzZ6DkHLsjEgNp89luGwxZ7tCVyh9GIVjrfC

            iamlampreyI 1 Reply Last reply Reply Quote 0
            • iamlampreyI
              iamlamprey @HISEnberg
              last edited by

              @HISEnberg That works but unfortunately I need everything to lineup with the EQ analyser (that panel screenshot has a surgical EQ overlaying it). It's quite the edge-case I think 😏

              I'll try and tweak a filter before the FFT and see if that can get anywhere, my earlier tests weren't very promising, I think because the buffer size is so low.

              ustkU 1 Reply Last reply Reply Quote 0
              • ustkU
                ustk @iamlamprey
                last edited by ustk

                @iamlamprey I would just get the raw buffer and create my own path, ditching the bins you don't wan't

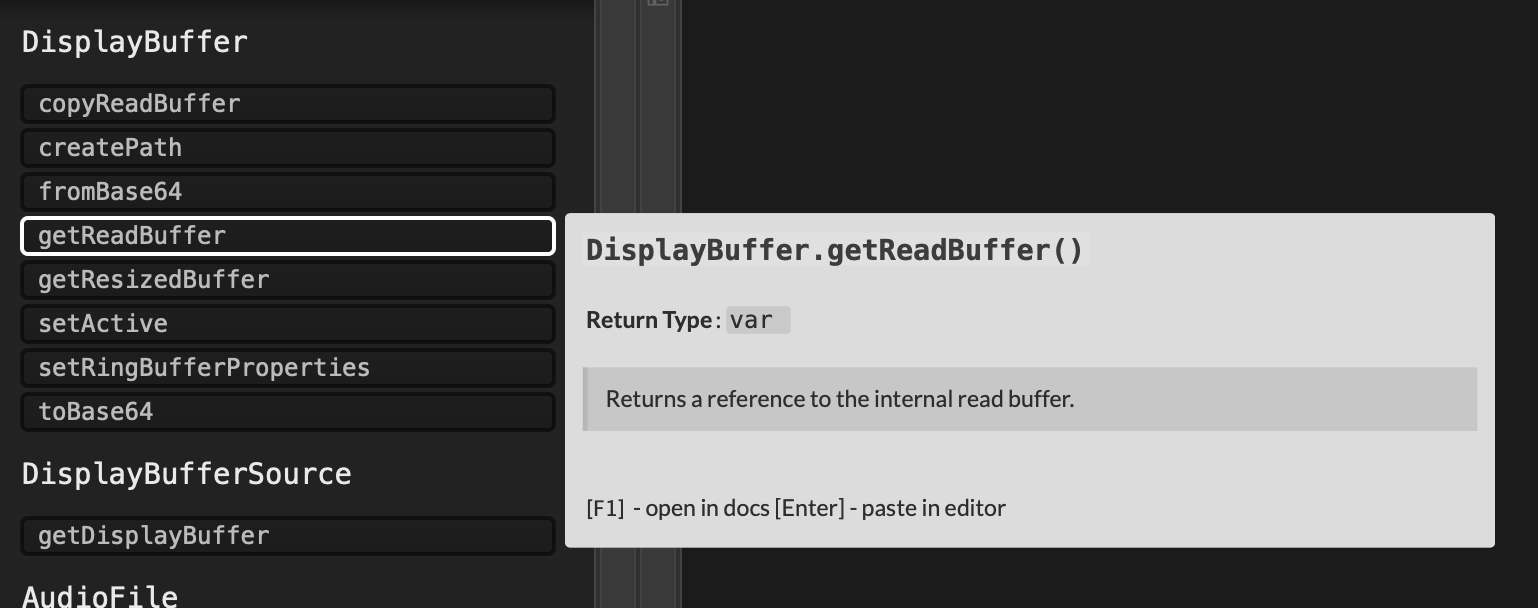

                Screenshot 2025-10-29 at 12.43.19.png

                The buffer being linear 0hz to SR, you'll need to find the bin indexes for the frequencies on a log scale from 40Hz to 20khz

                Hise made me an F5 dude, browser just suffers...

                1 Reply Last reply Reply Quote 2
                • iamlampreyI
                  iamlamprey
                  last edited by

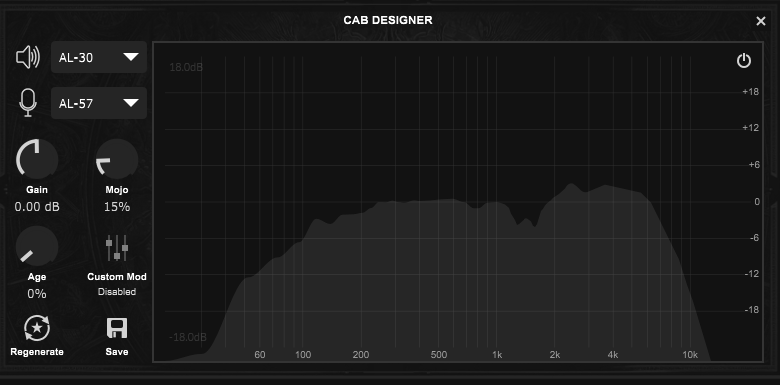

                  thank you all for the suggestions, however stacking one-pole filters apparently fixes everything 🥳


                  d.healeyD 1 Reply Last reply Reply Quote 0
                  • d.healeyD
                    d.healey @iamlamprey
                    last edited by

                    @iamlamprey But won't that affect the sound as well as the visual?

                    Free HISE Bootcamp Full Course for beginners.
                    YouTube Channel - Public HISE tutorials
                    My Patreon - HISE tutorials

                    ustkU iamlampreyI 2 Replies Last reply Reply Quote 0
                    • ustkU
                      ustk @d.healey
                      last edited by

                      @d-healey @iamlamprey not if you split the signal and just apply the filter to a dead end container

                      Hise made me an F5 dude, browser just suffers...

                      1 Reply Last reply Reply Quote 1
                      • iamlampreyI
                        iamlamprey @d.healey
                        last edited by

                        @d-healey No there's a duplicate of the chain purely for the FFT display (otherwise the output would be playing the dirac-delta sample)

                        1 Reply Last reply Reply Quote 3
